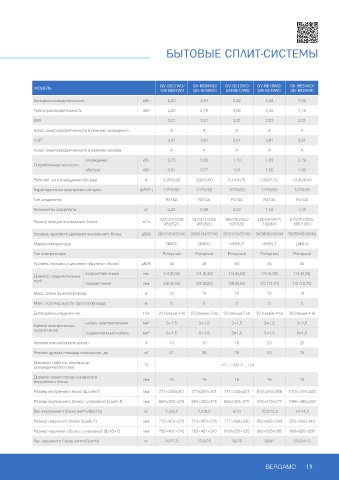

Page 21 - QC_Catalog

СПЛИТ-СИСТЕМА ПОСТОЯННОЙ QV-Be07WD/Qn-Be07WD
QV-Be09WD/Qn-Be09WD
ПРОИЗВОДИТЕЛЬНОСТИ QV-Be12WD/Qn-Be12WD
BERGAMO QV-Be18WD/Qn-Be18WD БЫТОВЫЕ СПЛИТ-СИСТЕМЫ
QV-Be24WD/Qn-Be24WD

QV-BE07WD/ QV-BE09WD/ QV-BE12WD/ QV-BE18WD/ QV-BE24WD/
МОДЕЛЬ
QN-BE07WD QN-BE09WD QN-BE12WD QN-BE18WD QN-BE24WD
Холодопроизводительность кВт 2,20 2,64 3,52 5,28 7,03
Теплопроизводительность кВт 2,20 2,78 3,66 5,42 7,18
eeR 3,21 3,21 3,21 3,21 3,21
Класс энергоэффективности в режиме охлаждения A A A A A
COP 3,61 3,61 3,61 3,61 3,61
Класс энергоэффективности в режиме нагрева A A A A A
BeRGAMO — cерия-бестселлер постоянной производительности с широким модельным
рядом от 7000 до 24 000 БТЕ. В 2025 году модели серии BeRGAMO получили обновленную Потребляемая мощность охлаждение кВт 0,70 0,82 1,10 1,65 2,19
панель внутреннего блока, которая, сохраняя преемственность, делает эти кондиционеры обогрев кВт 0,61 0,77 1,01 1,50 1,99
еще более привлекательными. Высокую энергоэффективность системы (класс A для каж-
дой модели) обеспечивают современные роторные компрессоры известных торговых ма- Рабочий ток (охлаждение/обогрев) А 3,20/2,90 3,90/3,60 5,10/4,70 7,80/7,10 10,40/9,40
рок. Функция «Самодиагностика» в режиме реального времени отслеживает работу всех Характеристики электрической цепи ф/В/Гц 1/220/50 1/220/50 1/220/50 1/220/50 1/220/50
подсистем кондиционера. В комплекте — стильный пульт управления.
Тип хладагента R410A R410A R410A R410A R410A
Количество хладагента кг 0,42 0,39 0,62 1,05 1,33

347/411/433/ 347/411/433/ 368/390/455/ 482/554/677/ 675/787/825/
Расход воздуха внутреннего блока м³/ч
455/520 455/520 507/550 738/800 885/1050
Уровень звукового давления внутреннего блока дБ(А) 28/31/34/37/40 28/31/34/37/40 28/31/34/37/40 34/36/40/43/44 35/38/42/45/49
Марка компрессора GMCC GMCC HIGHLY HIGHLY LAnDA
Тип компрессора Роторный Роторный Роторный Роторный Роторный
Уровень звукового давления наружного блока дБ(А) 48 48 50 54 54
жидкостная линия мм 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35)
Диаметр соединительных
труб
газовая линия мм 3/8 (9,52) 3/8 (9,52) 3/8 (9,52) 1/2 (12,70) 1/2 (12,70)
Макс. длина фреонопровода м 15 15 15 15 15
Макс. перепад высоты фреонопровода м 5 5 5 5 5
Дозаправка хладагентом г/м 20 (свыше 3 м) 20 (свыше 3 м) 20 (свыше 3 м) 30 (свыше 4 м) 30 (свыше 4 м)
кабель электро питания мм 2 3 × 1,5 3 × 1,5 3 × 1,5 3 × 1,5 3 × 2,5
Кабели электрических
подключений
соедини тельный кабель мм 2 5 × 1,5 5 × 1,5 5 × 1,5 5 × 1,5 5 × 1,5
Автоматический выключатель А 10 10 16 20 25
Электрическая схема QV-Be07…18WD/Qn-Be07…18WD
Рекомендуемая площадь помещения, до м 2 21 26 35 53 70
Диапазон рабочих температур
N 3 2 1 °С +15…+43/–7…+24
(охлаждение/обогрев)
Диаметр линии отвода конденсата
Электропитание внутреннего блока мм 16 16 16 16 16
220 В, 50 Гц
N 3 2 1
Размер внутреннего блока (Ш × В × Г) мм 777 × 250 × 201 777 × 250 × 201 777 × 250 × 201 910 × 294 × 206 1010 × 315 × 220
Электрическая схема QV-Be24WD/Qn-Be24WD Размер внутреннего блока с упаковкой (Ш × В × Г) мм 850 × 320 × 275 850 × 320 × 275 850 × 320 × 275 979 × 372 × 277 1096 × 390 × 297
Вес внутреннего блока (нетто/брутто) кг 7,5/9,5 7,5/9,5 8/10 10,5/12,5 12/14,5
N L 3 2 1
Размер наружного блока (Ш × В × Г) мм 712 × 459 × 276 712 × 459 × 276 777 × 498 × 290 853 × 602 × 349 853 × 602 × 349
Размер наружного блока с упаковкой (Ш × В × Г) мм 765 × 481 × 310 765 × 481 × 310 818 × 520 × 325 890 × 628 × 385 890 × 628 × 385
N L 3 2 1 L N
Электропитание
220 В, 50 Гц Вес наружного блока (нетто/брутто) кг 20/22,5 22,5/25 25/28 38/41 39,5/41,5

18 BeRGAMO 19
