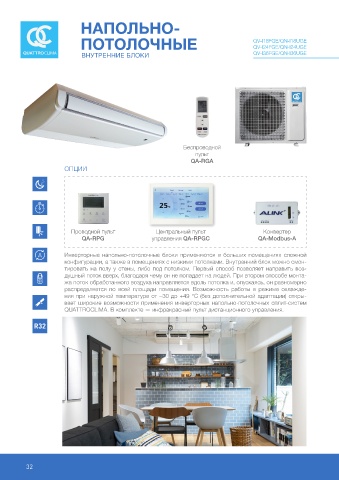

Page 34 - QC_Catalog
P. 34
НАПОЛЬНО-
ПОТОЛОЧНЫЕ QV-I18FGe/Qn-I18UGe QV-I48FGe/Qn-I48UGe
QV-I24FGe/Qn-I24UGe
ВНУТРЕННИЕ БЛОКИ QV-I36FGe/Qn-I36UGe QV-I60FGe/Qn-I60UGe ПОЛУПРОМЫШЛЕННЫЕ СИСТЕМЫ
ИНВЕРТОРНЫЕ
МОДЕЛЬ QV-I18FGE/QN-I18UGE QV-I24FGE/QN-I24UGE
производительность кВт 5,30 (1,53–5,61) 7,03 (2,16–7,50)
потребляемая мощность кВт 1,60 (0,47–1,90) 2,15 (0,67–2,40)
Охлаждение
рабочий ток А 7,50 (2,25–8,40) 10,30 (3,21–11,00)
eeR 3,31 3,27
производительность кВт 5,60 (1,40–5,94) 7,60 (1,98–7,90)
Беспроводной Обогрев потребляемая мощность кВт 1,40 (0,46–1,90) 1,90 (0,65–2,65)
пульт рабочий ток А 6,50 (2,20–8,40) 9,00 (3,11–10,00)
QA-RGA COP 4,00 4,00
ОПЦИИ
ВНУТРЕННИЙ БЛОК
Электропитание ф/В/Гц 1/220/50
Объем рециркуляции воздуха м³/ч 560/700/950 660/800/1100
Уровень звукового давления дБ(А) 32/37/43 32/37/44
Размеры внутреннего блока Ш × В × Г мм 1000 × 690 × 235 1000 × 690 × 235
Размеры внутреннего блока Ш × В × Г мм 1080 × 770 × 325 1080 × 770 × 325
с упаковкой
Проводной пульт Центральный пульт Конвертер Масса нетто/брутто кг 27/31 28/32
QA-RPG управления QA-RPGС QA-Modbus-A НАРУЖНЫЙ БЛОК
Электропитание ф/В/Гц 1/220/50
Инверторные напольно-потолочные блоки применяются в больших помещениях сложной Уровень звукового давления дБ(А) 52 55
конфигурации, а также в помещениях с низкими потолками. Внутренний блок можно смон-
тировать на полу у стены, либо под потолком. Первый способ позволяет направить воз- Размеры наружного блока Ш × В × Г мм 705 × 530 × 279 785 × 555 × 300
душный поток вверх, благодаря чему он не попадает на людей. При втором способе монта- Размеры наружного блока Ш × В × Г мм 825 × 595 × 345 900 × 615 × 380
жа поток обработанного воздуха направляется вдоль потолка и, опускаясь, он равномерно с упаковкой
распределяется по всей площади помещения. Возможность работы в режиме охлажде- Масса нетто/брутто кг 22/24 28/30,5
ния при наружной температуре от –30 до +49 °C (без дополнительной адаптации) откры- Марка роторного компрессора GMCC GMCC
вает широкие возможности применения инверторных напольно-потолочных сплит-систем газовая линия дюйм (мм) 1/2" (12,7) 5/8" (15,88)
QUATTROCLIMA. В комплекте — инфракрасный пульт дистанционного управления. Диаметр соединительных труб
жидкостная линия дюйм (мм) 1/4" (6,35) 3/8" (9,52)
Наружный диаметр дренажного патрубка мм 20
длина м 30 50
Максимальные
перепад высот м 20 25
Заводская заправка R32 кг 0,70 1,10
Дозаправка хладагентом свыше 5 м г/м 20 50
кабель электропитания 2
Кабели электрических к наружному блоку мм 3 × 1,5 3 × 2,5
подключений
межблочный кабель мм 2 4 × 1,5 4 × 1,5
Автомат токовой защиты A 16 20
Диапазон рабочих температур охлаждение/обогрев °C –30…+49/–15…+24 –30…+49/–15…+24
ПРИМЕЧАНИЕ
Уровень звукового давления, указанный в спецификации, измеряется в специальном для этого помещении — акустичес кой безэховой камере, в которой
стены покрыты звукопоглощающим материалом. В реальном помещении звук от оборудования усиливается из-за многократного отражения звука от по-
толка, стен, мебели и др. Данный эффект приводит к росту уровня звукового давления, который зависит от типа помещения и характеристик отражающих
поверхностей.
Данные в таблице указаны при следующих параметрах:
температура наружного воздуха — охлаждение +35 °С, обогрев +7 °С;
температура воздуха в помещении — охлаждение +27 °С, обогрев +20 °С.
32 НАПОЛЬНО-ПОТОЛОЧНЫЕ БЛОКИ 33
