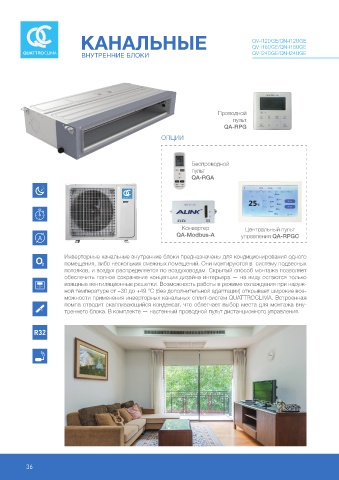

КАНАЛЬНЫЕ QV-I12DGe/Qn-I12UGe QV-I36DGe/Qn-I36UGe

QV-I18DGe/Qn-I18UGe
QV-I48DGe/Qn-I48UGe
ВНУТРЕННИЕ БЛОКИ QV-I24DGe/Qn-I24UGe QV-I60DGe/Qn-I60UGe ПОЛУПРОМЫШЛЕННЫЕ СИСТЕМЫ
ИНВЕРТОРНЫЕ

QV-I12DGE/ QV-I18DGE/ QV-I24DGE/
МОДЕЛЬ
QN-I182UGE QN-I18UGE QN-I24UGE
производительность кВт 3,52 (0,60–3,90) 5,30 (1,53–5,61) 7,03 (2,16–7,50)
потребляемая
Проводной Охлаждение мощность кВт 1,07 (0,30–1,50) 1,60 (0,47–1,90) 2,15 (0,67–2,40)
пульт рабочий ток А 6,20 (1,30–7,50) 7,50 (2,25–8,40) 10,30 (3,21–11,00)
QA-RPG eeR 3,30 3,31 3,27
ОПЦИИ производительность кВт 4,00 (0,60–4,20) 5,60 (1,40–5,94) 7,60 (1,98–7,90)
потребляемая кВт 1,08 (0,25–1,45) 1,40 (0,46–1,90) 1,90 (0,65–2,65)
Обогрев мощность
рабочий ток А 6,20 (1,10–7,00) 6,50 (2,20–8,40) 9,00 (3,11–10,00)
Беспроводной COP 3,70 4,00 4,00
пульт ВНУТРЕННИЙ БЛОК
QA-RGA
Электропитание ф/В/Гц 1/220/50
Объем рециркуляции воздуха м³/ч 300/420/500/600 550/670/800/900 950/1050/1150/1300
Расчетное статическое давление Па 13 25 25
Диапазон статического давления Па 0–80 0–160 0–160
Уровень звукового давления дБ(А) 24/26/27/29 33/35/37/39 33/35/37/39
Размеры внутреннего блока Ш × В × Г мм 700 × 198 × 450 700 × 245 × 700 1000 × 245 × 700
Конвертер Центральный пульт Размеры внутреннего блока с упаковкой Ш × В × Г мм 865 × 255 × 535 930 × 300 × 830 1230 × 300 × 830
QA-Modbus-A управления QA-RPGС Масса нетто/брутто кг 12,5/15,0 21,5/25,5 26/31
НАРУЖНЫЙ БЛОК

Инверторные канальные внутренние блоки предназначены для кондиционирования одного Электропитание ф/В/Гц 1/220/50
помещения, либо нескольких смежных помещений. Они монтируются в систему подвесных Уровень звукового давления дБ(А) 52 52 55
потолков, и воздух распределяется по воздуховодам. Скрытый способ монтажа позволяет Размеры наружного блока Ш × В × Г мм 705×530×279 705×530×279 785×555×300
обеспечить полное сохранение концепции дизайна интерьера — на виду остаются только Размеры наружного блока с упаковкой Ш × В × Г мм 825×595×345 825×595×345 900×615×380
изящные вентиляционные решетки. Возможность работы в режиме охлаждения при наруж-
ной температуре от –30 до +49 °C (без дополнительной адаптации) открывает широкие воз- Масса нетто/брутто кг 21,5/23,5 22/24 28/30,5
можности применения инверторных канальных сплит-систем QUATTROCLIMA. Встроенная Марка роторного компрессора GMCC GMCC GMCC
помпа отводит скапливающийся конденсат, что облегчает выбор места для монтажа вну- газовая линия дюйм (мм) 3/8" (9,52) 1/2" (12,7) 5/8" (15,88)
треннего блока. В комплекте — настен ный проводной пульт дистанционного управления. Диаметр соединительных труб жидкостная линия дюйм (мм) 1/4" (6,35) 1/4" (6,35) 3/8" (9,52)
Наружный диаметр дренажного патрубка мм 20
длина м 25 30 50
Максимальные
перепад высот м 15 20 25
Заводская заправка R32 кг 0,63 0,70 1,10
Дозаправка хладагентом свыше 5 м г/м 20 20 50
кабель электропитания мм 2 3 × 1,5 3 × 1,5 3 × 2,5
Кабели электрических подключений к наружному блоку
межблочный кабель мм 2 4 × 1,5 4 × 1,5 4 × 1,5
Автомат токовой защиты A 16 16 20
Диапазон рабочих температур охлаждение/обогрев °C –30…+49/–15…+24 –30…+49/–15…+24 –30…+49/–15…+24
Высота подъема конденсата мм 700 700 1200
ПРИМЕЧАНИЕ
ƒ Уровень звукового давления, указанный в спецификации, измеряется в специальном для этого помещении — акустичес кой безэховой камере, в которой
стены покрыты звукопоглощающим материалом. В реальном помещении звук от оборудования усиливается из-за многократного отражения звука от по-
толка, стен, мебели и др. Данный эффект приводит к росту уровня звукового давления, который зависит от типа помещения и характеристик отражающих
поверхностей.
ƒ Данные в таблице указаны при следующих параметрах:
температура наружного воздуха — охлаждение +35 °С, обогрев +7 °С;
температура воздуха в помещении — охлаждение +27 °С, обогрев +20 °С.

36 КАНАЛЬНЫЕ БЛОКИ 37
