Page 40 - QC_Catalog
P. 40

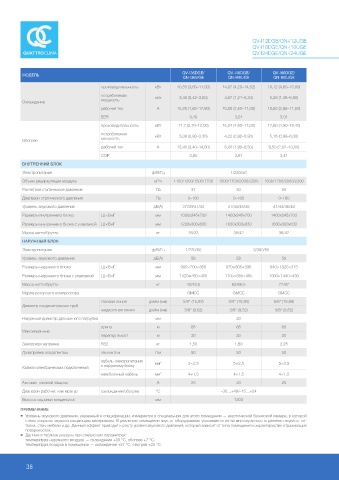

QV-I12DGe/Qn-I12UGe QV-I36DGe/Qn-I36UGe
QV-I18DGe/Qn-I18UGe QV-I48DGe/Qn-I48UGe
QV-I24DGe/Qn-I24UGe QV-I60DGe/Qn-I60UGe ПОЛУПРОМЫШЛЕННЫЕ СИСТЕМЫ
ИНВЕРТОРНЫЕ
QV-I36DGE/ QV-I48DGE/ QV-I60DGE/
МОДЕЛЬ
QN-I36UGE QN-I48UGE QN-I60UGE
производи тельность кВт 10,55 (3,60–11,00) 14,07 (4,20–14,52) 16,12 (4,80–16,80)
потребляемая кВт 3,40 (0,42–3,80) 4,67 (1,21–6,30) 5,36 (1,38–6,80)
Охлаждение мощность
рабочий ток А 15,20 (1,82–17,80) 10,00 (2,50–11,00) 10,50 (2,85–11,50)
eeR 3,10 3,01 3,01
Электрическая схема QV-I12...36DGe/Qn-I12..36UGe
производительность кВт 11,7 (2,70–12,00) 15,24 (4,60–17,00) 17,60 (4,90–18,40)
потребляемая кВт 3,08 (0,80–3,35) 4,22 (0,92–5,80) 5,16 (0,98–6,00)
мощность
Обогрев 4
рабочий ток А 13,40 (3,40–14,60) 8,00 (1,90–8,50) 9,50 (2,02–10,00) L L
COP 3,80 3,61 3,41 N N
S S
ВНУТРЕННИЙ БЛОК .
Электропитание ф/В/Гц 1/220/50
5-
.
Объем рециркуляции воздуха м³/ч 1100/1300/1500/1700 1500/1700/2000/2300 1500/1700/2000/2300
Расчетное статическое давление Па 37 50 50 L
N 220 , 50
Диапазон статического давления Па 0–160 0–160 0–160
Уровень звукового давления дБ(А) 37/39/41/43 41/44/46/48 41/44/46/48
Размеры внутреннего блока Ш × В × Г мм 1000x245x700 1400x245x700 1400x245x700
Размеры внутреннего блока с упаковкой Ш × В × Г мм 1230x300x830 1630x300x830 1630x300x830
Масса нетто/брутто кг 28/33 36/42 36/42
НАРУЖНЫЙ БЛОК
Электропитание ф/В/Гц 1/220/50 3/380/50
Уровень звукового давления дБ(А) 56 58 58
Размеры наружного блока Ш × В × Г мм 900 × 700 × 360 970 × 805 × 395 940 × 1320 × 373
Размеры наружного блока с упаковкой Ш × В × Г мм 1020 × 760 × 430 1105 × 885 × 495 1080 × 1440 × 430
Масса нетто/брутто кг 42/45,5 62/66,5 77/87 Электрическая схема QV-I48...60DGe/Qn-I48...60UGe
Марка роторного компрессора GMCC GMCC GMCC
газовая линия дюйм (мм) 5/8" (15,88) 5/8" (15,88) 5/8" (15,88)
Диаметр соеди нительных труб
жидкостная линия дюйм (мм) 3/8" (9,52) 3/8" (9,52) 3/8" (9,52)
Наружный диаметр дренажного патрубка мм 20
длина м 65 65 65 L L 4
Максимальные
перепад высот м 30 30 30 N N
S S
Заводская заправка R32 кг 1,50 1,60 2,25 .
Дозаправка хладагентом свыше 5 м г/м 50 50 50 5-
.
кабель электропитания мм 2 3 × 2,5 5 × 2,5 5 × 2,5
Кабели электрических подключений к наружному блоку
межблочный кабель мм 2 4 × 1,5 4 × 1,5 4 × 1,5 N
L3
Автомат токовой защиты A 25 20 25
L2 380 , 50
Диапазон рабочих температур охлаждение/обогрев °C –30…+49/–15…+24 L1
Высота подъема конденсата мм 1200
ПРИМЕЧАНИЕ
Уровень звукового давления, указанный в спецификации, измеряется в специальном для этого помещении — акустичес кой безэховой камере, в которой
стены покрыты звукопоглощающим материалом. В реальном помещении звук от оборудования усиливается из-за многократного отражения звука от по-
толка, стен, мебели и др. Данный эффект приводит к росту уровня звукового давления, который зависит от типа помещения и характеристик отражающих
поверхностей.
Данные в таблице указаны при следующих параметрах:
температура наружного воздуха — охлаждение +35 °С, обогрев +7 °С;
температура воздуха в помещении — охлаждение +27 °С, обогрев +20 °С.
38 КАНАЛЬНЫЕ БЛОКИ 39
