QV-I12CG1/Qn-I12UG1/QA-ICP11 QV-I36CG1/Qn-I36UG1/QA-ICP12
QV-I18CG1/Qn-I18UG1/QA-ICP11 QV-I48CG1/Qn-I48UG1/QA-ICP12
QV-I24CG1/Qn-I24UG1/QA-ICP12 QV-I60CG1/Qn-I60UG1/QA-ICP12 ПОЛУПРОМЫШЛЕННЫЕ СИСТЕМЫ
ПОСТОЯННОЙ ПРОИЗВОДИТЕЛЬНОСТИ
QV-I24CG1/ QV-I36CG1/ QV-I48CG1/ QV-I60CG1/
МОДЕЛЬ
QN-I24UG1 QN-I36UG1 QN-I48UG1 QN-I60UG1

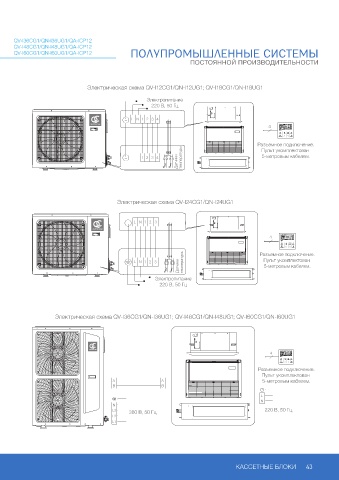

производительность кВт 7,03 10,55 14,07 16,12 Электрическая схема QV-I12CG1/Qn-I12UG1; QV-I18CG1/Qn-I18UG1
потребляемая кВт 2,15 3,50 4,68 5,55
Охлаждение мощность Электропитание
рабочий ток А 9,35 7,20 8,10 10,0 220 В, 50 Гц
eeR 3,27 3,01 3,01 2,90
производительность кВт 7,40 11,70 15,24 17,60 L N 1 2 3 4
потребляемая кВт 1,87 3,43 4,60 5,57 4
Обогрев мощность
рабочий ток А 8,13 7,00 8,00 10,00
COP 3,96 3,41 3,31 3,16 Разъемное подключение.
ВНУТРЕННИЙ БЛОК Пульт укомплектован
1 2 3 4 температуры 5-метровым кабелем.
Электропитание ф/В/Гц 1/220/50 Датчики
Объем рециркуляции воздуха м³/ч 1050/1200/1450 1250/1450/1800 1300/1500/2000 1300/1500/2000
Уровень звукового давления дБ(А) 39/42/46 43/47/52 43/47/52 43/47/52
Размеры внутреннего блока Ш × В × Г мм 840 × 246 × 840 840 × 246 × 840 840 × 288 × 840 840 × 288 × 840
Размеры внутреннего блока Ш × В × Г мм 910 × 310 × 910 910 × 310 × 910 910 × 350 × 910 910 × 350 × 910
с упаковкой
Масса нетто/брутто кг 26/30 26/30 29/33 29/33 Электрическая схема QV-I24CG1/Qn-I24UG1
ПАНЕЛЬ QA-ICP12
Размер панели Ш × В × Г мм 950 × 55 × 950 950 × 55 × 950 950 × 55 × 950 950 × 55 × 950
Размер панели с упаковкой Ш × В × Г мм 1000 × 100 × 1000 1000 × 100 × 1000 1000 × 100 × 1000 1000 × 100 × 1000 L N 1 2 3
Масса нетто/брутто кг 5,3/7,8 5,3/7,8 5,3/7,8 5,3/7,8
НАРУЖНЫЙ БЛОК 4
Электропитание ф/В/Гц 1/220/50 3/380/50
Уровень звукового давления дБ(А) 57 58 58 60 Разъемное подключение.
Размеры наружного блока Ш × В × Г мм 825 × 655 × 310 970 × 805 × 395 940 × 1320 × 340 940 × 1320 × 340 Пульт укомплектован
L N 1 2 3 температуры
Размеры наружного блока Ш × В × Г мм 945 × 725 × 435 1105 × 890 × 495 1080 × 1440 × 430 1080 × 1440 × 430 Датчики 5-метровым кабелем.
с упаковкой
Масса нетто/брутто кг 46/49 64/68 85/94 91/100 Электропитание
GRee GMCC GMCC 220 В, 50 Гц
Марка роторного компрессора HIGHLY
(Twin Rotary) (Twin Rotary) (Twin Rotary)
газовая линия дюйм (мм) 5/8" (15,88) 5/8" (15,88) 3/4" (19,05) 3/4" (19,05)
Диаметр соединительных труб
жидкостная линия дюйм (мм) 3/8" (9,52) 3/8" (9,52) 3/8" (9,52) 3/8" (9,52)
Наружный диаметр дренажного патрубка мм 20
длина м 20 30 50 50 Электрическая схема QV-I36CG1/Qn-I36UG1; QV-I48CG1/Qn-I48UG1; QV-I60CG1/Qn-I60UG1
Максимальные
перепад высот м 15 20 30 30
Заводская заправка R410A кг 1,65 2,25 2,70 2,90
Дозаправка хладагентом свыше 5 м г/м 50 50 50 50
кабель электропитания мм 2 — 3 × 1,5 3 × 1,5 3 × 1,5
к внутреннему блоку 4
Кабели электрических кабель электропитания
подключений мм 2 3 × 2,5 5 × 1,5 5 × 1,5 5 × 2,5
к наружному блоку
Разъемное подключение.
межблочный кабель мм 2 6 × 1,5 2 × 1 2 × 1 2 × 1
Пульт укомплектован
К датчику температуры наружного блока мм 2 3 × 0,75 — — — A A 5-метровым кабелем.
Автомат токовой защиты A 25 20 20 25 B B
Диапазон рабочих температур охлаждение/обогрев °C –15…+49/–15…+24 L
Высота подъема конденсата мм 1200 N
N
ПРИМЕЧАНИЕ L3 380 В, 50 Гц 220 В, 50 Гц
ƒ Уровень звукового давления, указанный в спецификации, измеряется в специальном для этого помещении — акустичес кой безэховой камере, в которой L2
стены покрыты звукопоглощающим материалом. В реальном помещении звук от оборудования усиливается из-за многократного отражения звука от по- L1
толка, стен, мебели и др. Данный эффект приводит к росту уровня звукового давления, который зависит от типа помещения и характеристик отражающих
поверхностей.
ƒ Данные в таблице указаны при следующих параметрах:
температура наружного воздуха — охлаждение +35 °С, обогрев +7 °С;
температура воздуха в помещении — охлаждение +27 °С, обогрев +20 °С.

42 КАССЕТНЫЕ БЛОКИ 43
