КАНАЛЬНЫЕ QV-I18DG1/Qn-I18UG1 QV-I48DG1/Qn-I48UG1
QV-I24DG1/Qn-I24UG1
ВНУТРЕННИЕ БЛОКИ QV-I36DG1/Qn-I36UG1 QV-I60DG1/Qn-I60UG1 ПОЛУПРОМЫШЛЕННЫЕ СИСТЕМЫ
ПОСТОЯННОЙ ПРОИЗВОДИТЕЛЬНОСТИ

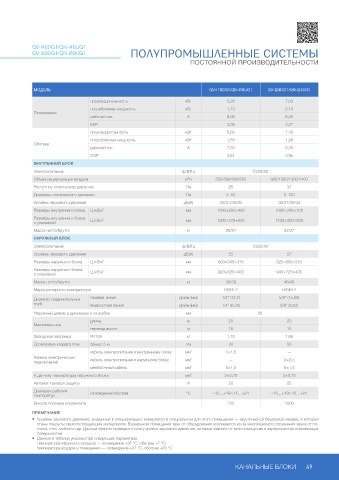

МОДЕЛЬ QV-I18DG1/QN-I18UG1 QV-I24DG1/QN-I24UG1
производительность кВт 5,28 7,03
Проводной
пульт Охлаждение потребляемая мощность кВт 1,73 2,15
QA-RPG рабочий ток А 8,00 9,35
eeR 3,05 3,27
производительность кВт 5,60 7,40
потребляемая мощность кВт 1,55 1,88
ОПЦИИ Обогрев рабочий ток А 7,50 8,20
COP 3,61 3,95
ВНУТРЕННИЙ БЛОК
Беспроводной Электропитание ф/В/Гц 1/220/50
пульт Объем рециркуляции воздуха м³/ч 520/590/800/950 900/1000/1300/1400
QA-RGA Расчетное статическое давление Па 25 37
Диапазон статического давления Па 0–60 0–120
Уровень звукового давления дБ(А) 28/31/35/39 36/37/39/44
Размеры внутреннего блока Ш × В × Г мм 1000 × 200 × 450 1000 × 245 × 700
Размеры внутреннего блока Ш × В × Г мм 1300 × 275 × 555 1230 × 300 × 830
с упаковкой
Масса нетто/брутто кг 20/24 32/37
Конвертер Центральный пульт
QA-Modbus-A управления QA-RPGС НАРУЖНЫЙ БЛОК
Электропитание ф/В/Гц 1/220/50
Уровень звукового давления дБ(А) 55 57
Канальные блоки предназначены для кондиционирования сразу нескольких помещений од- Размеры наружного блока Ш × В × Г мм 800 × 545 × 315 825 × 655 × 310
новременно либо одного помещения сложной планировки. Размеры наружного блока Ш × В × Г мм 920 × 620 × 400 945 × 725 × 435
с упаковкой
Скрытый способ монтажа позволяет обеспечить полную сохранность дизайна интерьера.
Масса нетто/брутто кг 36/39 46/49
Существует возможность установки в систему подвесных потолков, где воздух равномерно Марка роторного компрессора HIGHLY HIGHLY
распределяется по воздуховодам.
Диаметр соединительных газовая линия дюйм (мм) 1/2" (12,7) 5/8" (15,88)
В комплекте — настенный проводной пульт управления. труб жидкостная линия дюйм (мм) 1/4" (6,35) 3/8" (9,52)
Наружный диаметр дренажного патрубка мм 20
длина м 20 20
Максимальные
перепад высот м 15 15
Заводская заправка R410A кг 1,10 1,65
Дозаправка хладагентом свыше 5 м г/м 20 50
кабель электропитания к внутреннему блоку мм 2 3 × 1,5 —
Кабели электрических кабель электропитания к наружному блоку мм 2 — 3 × 2,5
подключений
межблочный кабель мм 2 5 × 1,5 6 × 1,5
К датчику температуры наружного блока мм 2 3 × 0,75 3 × 0,75
Автомат токовой защиты A 20 25
Диапазон рабочих охлаждение/обогрев °C –15…+49/–15…+24 –15…+49/–15…+24
температур
Высота подъема конденсата 700 1200
ПРИМЕЧАНИЕ
Уровень звукового давления, указанный в спецификации, измеряется в специальном для этого помещении — акустичес кой безэховой камере, в которой
стены покрыты звукопоглощающим материалом. В реальном помещении звук от оборудования усиливается из-за многократного отражения звука от по-
толка, стен, мебели и др. Данный эффект приводит к росту уровня звукового давления, который зависит от типа помещения и характеристик отражающих
поверхностей.
Данные в таблице указаны при следующих параметрах:
температура наружного воздуха — охлаждение +35 °С, обогрев +7 °С;
температура воздуха в помещении — охлаждение +27 °С, обогрев +20 °С.
48 КАНАЛЬНЫЕ БЛОКИ 49
