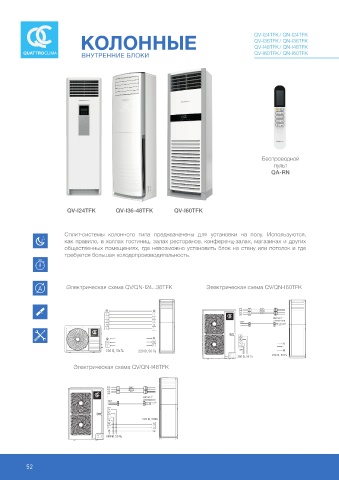

КОЛОННЫЕ QV-I24TFK / Qn-I24TFK
QV-I36TFK / Qn-I36TFK
QV-I48TFK / Qn-I48TFK
ВНУТРЕННИЕ БЛОКИ QV-I60TFK / Qn-I60TFK ПОЛУПРОМЫШЛЕННЫЕ СИСТЕМЫ
ПОСТОЯННОЙ ПРОИЗВОДИТЕЛЬНОСТИ

QV-I24TFK / QV-I36TFK / QV-I48TFK / QV-I60TFK /
МОДЕЛЬ
QN-I24TFK QN-I36TFK QN-I48TFK QN-I60TFK
охлаждение кВт 7,03 10,55 14,065 17,58
Производительность
обогрев кВт 7,62 10,70 14,505 18,20
Коэффициент энергоэффективности eeR/COP, класс 3,21 (А)/ 3,61 (А) 3,21 (А)/ 3,61 (А) 2,82 (C)/ 2,97 (D) 2,82 (C)/ 3,02 (C)
Электропитание ф/В/Гц 1/220/50 3/380/50
охлаждение кВт 2,19 3,285 4,99 6,25
Потребляемая мощность
обогрев кВт 2,11 2,960 4,88 6,02
охлаждение А 10,8 15,5 8,4 10,9
Рабочий ток
Беспроводной обогрев А 10,4 14,0 8,2 10,5
пульт ВНУТРЕННИЙ БЛОК
QA-RN Объем рециркуляции воздуха (охлаждение/обогрев) м³/ч 1100/1200 1700/1800 1700/1750 1900/2130
*Уровень звукового давления дБ(А) 47/44/40 52/50/47/44/42 54/49/44 54/50/45
Размеры Ш×В×Г мм 485 × 1740 × 335 542 × 1850 × 416 542 × 1850 × 416 600 × 1918 × 390
Упаковка Ш×В×Г мм 616 × 1863 × 437 636 × 1961 × 490 632 × 1893 × 525 743 × 2083 × 521
Масса нетто/брутто кг 37/46 51/61 52/62 65/75
QV-I24TFK QV-I36-48TFK QV-I60TFK
НАРУЖНЫЙ БЛОК
*Уровень звукового давления дБ(А) 55 57 61 61

Cплит-системы колонного типа предназначены для установки на полу. Используются, Размеры Ш×В×Г мм 920 × 380 × 699 967 × 421 × 803 1000 × 400 × 1250 1000 × 400 × 1250
как правило, в холлах гостиниц, залах ресторанов, конференц-залах, магазинах и других Упаковка Ш×В×Г мм 949 × 392 × 732 1022 × 480 × 835 1030 × 430 × 1280 1030 × 430 × 1365
общест венных помещениях, где невозможно установить блок на стену или потолок и где Масса нетто/брутто кг 48/51 61/65 105/113 105/113
требуется большая холодопроизводительность. Тип / Марка компрессора Rotary / HIGHLY Rotary / GMCC Rotary / HIGHLY Scroll / SAnYO
газовая линия дюйм (мм) ∅5/8" (15,88) ∅5/8" (15,88) ∅5/8" (15,88) ∅3/4" (19,05)
Соединительные трубы
жидкостная линия дюйм (мм) ∅1/4" (6,35) ∅1/4" (6,35) ∅3/8" (9,52) ∅1/2" (12,70)
Наружный диаметр дренажного патрубка мм 25 25 25 25
Электрическая схема QV/Qn-I24...36TFK Электрическая схема QV/Qn-I60TFK перепад высот м 15 15 15 15
Максимальные
длина м 5 5 5 5
Заводская заправка R410A кг 1,55 2,4 3,8 3,3
P3 белый
желтый
P5 красный
1 1 P4 P7 серый Дозаправка хладагентом г/м 50 50 100 100
2 2 Датчик t 0
3 3 CN7 разморозки кабель электропитания мм 2 3 × 1,5 3 × 1,5 3 × 1,5 3 × 1,5
N N к внутреннему блоку
L L
Кабели электрических кабель электропитания мм 2 3 × 2,5 3 × 2,5 5 × 2,5 5 × 2,5
A подключений к наружному блоку
B
N N C N межблочный кабель мм 2 6 × 1,5 6 × 1,5 4 × 1,5 4 × 1,5
L L N L 2 × 0,5 (датчик t ) ° 2 × 0,5 (датчик t ) °
220 В, 50 Гц 220 В, 50 Гц
220 В, 50 Гц Автомат токовой защиты 25 32 25 25
380 В, 50 Гц
Диапазон рабочих охлаждение °C 15…+52 15...+43
Электрическая схема QV/Qn-I48TFK температур обогрев °C –7…+24 –7...+24
ПРИМЕЧАНИЕ
P3 белый ƒ Уровень звукового давления, указанный в спецификации, измеряется в специальном для этого помещении — акустичес кой безэховой камере, в которой
P5 красный
желтый
P4 ж/з стены покрыты звукопоглощающим материалом. В реальном помещении звук от оборудования усиливается из-за многократного отражения звука от по-
P7
Датчик t 0 толка, стен, мебели и др. Данный эффект приводит к росту уровня звукового давления, который зависит от типа помещения и характеристик отражающих
CN7 разморозки поверхностей.
ƒ Данные в таблице указаны при следующих параметрах:
R
S температура наружного воздуха — охлаждение +35 °С, обогрев +7 °С;
T температура воздуха в помещении — охлаждение +27 °С, обогрев +20 °С.
N 220 В, 50 Гц
N N
L L
380 В, 50 Гц
52 КОЛОННЫЕ ВНУТРЕННИЕ БЛОКИ 53
